Любой объект, подключенный к магистральному газопроводу, сталкивается с одной и той же задачей: давление газа на входе в десятки раз превышает то, что нужно потребителю. Без промежуточного звена ни котельная, ни газотурбинная установка, ни заводской цех работать не смогут. Именно эту задачу решают газорегуляторные пункты (ГРП).
Что такое газорегуляторный пункт
ГРП комплекс устройств, который снижает давление газа с высокого или среднего до рабочего уровня и поддерживает его в заданном диапазоне. Вне зависимости от того, меняется ли расход газа в сети или нагрузка у потребителя, пункт обязан обеспечивать стабильные параметры. Кроме того, оборудование ГРП выполняет функции очистки газа от механических примесей и автоматического отключения подачи при аварийных отклонениях.

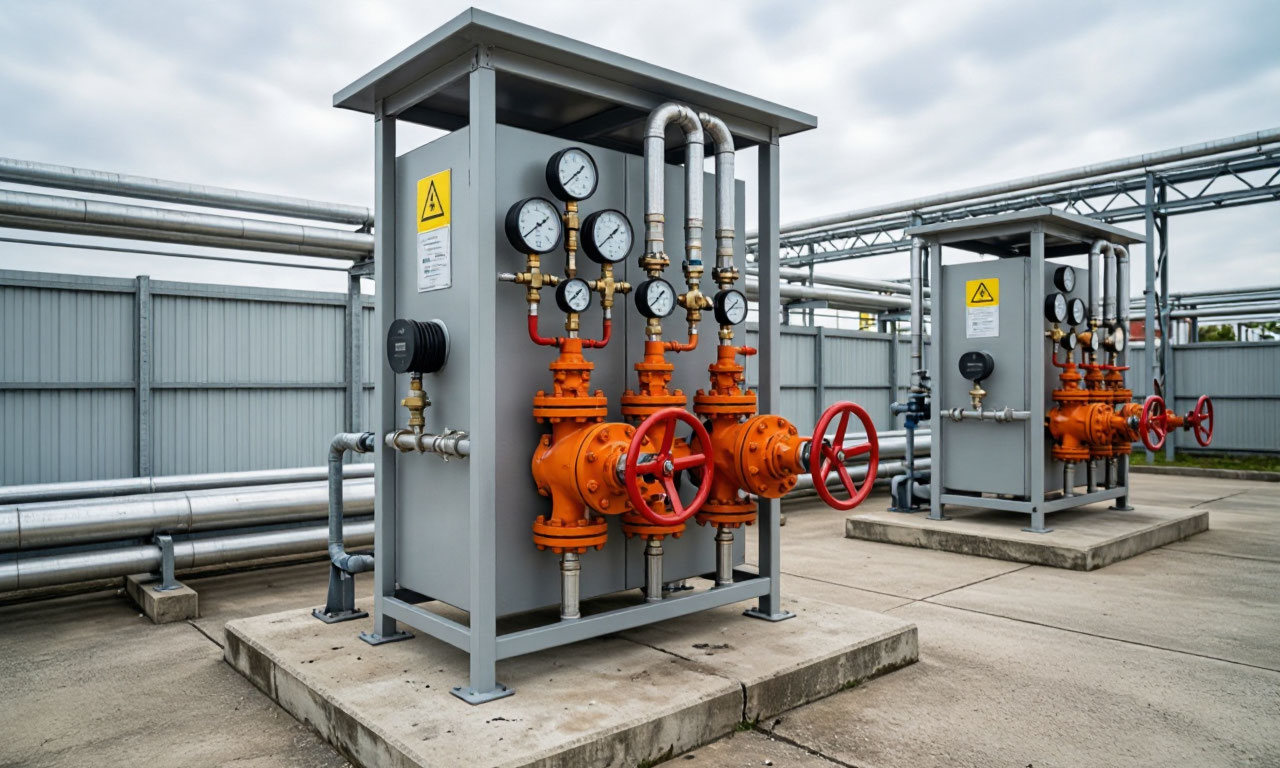

Устанавливают такие пункты либо в отдельных зданиях (отдельно стоящие ГРП), либо в шкафном исполнении - шкафные регуляторные пункты (ШРП). Выбор типа зависит от объема потребления, климатических условий и требований безопасности на конкретном объекте.
Из чего состоит ГРП: ключевые узлы

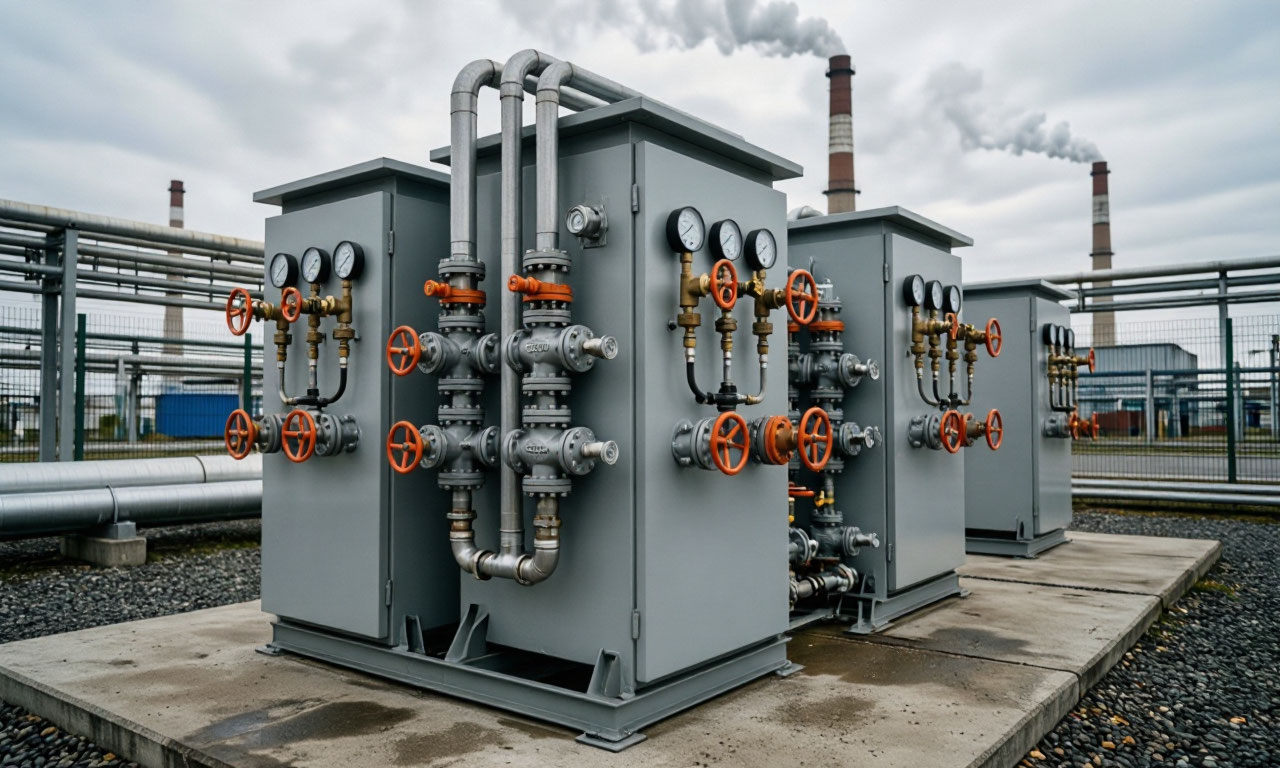

Типовая схема ГРП включает несколько обязательных элементов:
- фильтр - улавливает твердые частицы, которые неизбежно присутствуют в газе после транспортировки;
- регулятор давления - главный рабочий орган, снижающий давление до нужного значения;
- предохранительный запорный клапан - автоматически перекрывает газ, если давление за регулятором выходит за допустимые пределы;
- предохранительный сбросной клапан - стравливает избыток газа при кратковременном повышении давления;
- измерительный комплекс - счетчик или расходомер для коммерческого учета;
- запорная арматура - отсечные краны и задвижки для отключения отдельных участков.
Каждый из этих узлов должен работать безотказно, особенно в условиях перепадов температур и вибраций. Именно поэтому при проектировании ГРП особое внимание уделяют качеству комплектующих и их совместимости.
Роль КИПиА в работе газорегуляторного пункта
- Управление ГРП и контроль его параметров невозможны без приборов КИПиА. На современных объектах оборудование КИПиА не просто манометры и термометры. В состав пункта входят датчики давления и перепада давления, сигнализаторы загазованности, преобразователи температуры, контроллеры и исполнительные механизмы.
- Система автоматизации на базе программируемого логического контроллера собирает данные со всех датчиков, обрабатывает их и при необходимости корректирует работу регулятора. Если давление на выходе отклоняется от нормы, контроллер подает сигнал на отсечной клапан. При утечке газа система оповещает диспетчера и может дистанционно перекрыть подачу.
- Без надежного КИПиА газорегуляторный пункт остается просто набором труб и вентилей - работать он будет, но контролировать его состояние в реальном времени не получится. А для крупных промышленных потребителей это критично: внезапный сбой в газоснабжении останавливает производство.
Что учитывать при выборе и проектировании ГРП
Подбор оборудования ГРП начинается не с поиска конкретной модели регулятора, а с анализа входных данных: максимальный и минимальный расход газа, давление на входе и требуемое давление на выходе, состав газа, климатические условия площадки. Ошибка на этом этапе приводит либо к тому, что регулятор не справляется с пиковыми нагрузками, либо к избыточной мощности и лишним затратам.
Также важно заранее предусмотреть место для размещения шкафа управления и прокладку кабельных трасс для КИПиА. В условиях Крайнего Севера, например, потребуется подогрев импульсных линий и обогрев шкафа управления - стандартное исполнение там не подойдет.
Компания «Глобалтехэкспорт» предлагает инжиниринговые услуги и оборудование для промышленных объектов, включая проектирование и комплектацию газорегуляторных пунктов любой сложности. Специалисты компании подбирают компоненты с учетом конкретных условий эксплуатации и интеграции в существующие системы автоматизации.
Современные тенденции в оснащении ГРП
На рынке все чаще встречаются пункты с полной автоматизацией и удаленным мониторингом. Вместо традиционных регуляторов прямого действия применяются регуляторы с пилотным управлением - они точнее поддерживают давление и менее чувствительны к колебаниям расхода.
Оборудование КИПиА для таких ГРП включает интеллектуальные датчики с цифровым интерфейсом (HART, Profibus, Modbus), что упрощает настройку и диагностику. Данные с ГРП передаются в диспетчерскую по каналам GSM, Ethernet или через спутниковую связь. Это позволяет оперативно реагировать на нештатные ситуации и снижает необходимость в частых выездах персонала на объект.
При этом базовая механика - фильтры, регуляторы, предохранительные клапаны - остается проверенной временем. Производители в основном улучшают материалы уплотнений и корпусов, чтобы увеличить межремонтный интервал и адаптировать оборудование к агрессивным средам.
