Любая система поверхностного водоотвода начинается с изучения поведения воды на конкретном участке. Нельзя просто скопировать схему у соседа взять ливневые решетки стальные как у него, желоба и водоотводы, ведь грунты различаются по впитывающей способности, уровень грунтовых вод варьируется в пределах одного поселка.
Для частного дома критически важно определить верхнюю границу верховодки в весенний период. Если трубы ливневки заложить ниже этого уровня, система превратится в дренаж, забиваясь песком и органикой из окружающего грунта.
Гидрогеологический анализ участка и привязка системы
Тип почвы напрямую влияет на выбор открытой или закрытой схемы водоотвода. На песчаных грунтах с высокой фильтрацией достаточно точечных дождеприемников и отвода воды в дренажное поле. Глинистые почвы практически не пропускают влагу, требуя сплошных линий лотков по периметру отмостки и мощению всех зон, где может скапливаться вода.
Уровень промерзания определяет глубину укладки подземных трубопроводов - в зоне пучинистых грунтов пластиковые трубы деформируются без правильной песчаной подушки.
Уклон участка диктует трассировку ливневых каналов. При естественном уклоне магистральные линии прокладывают параллельно горизонталям рельефа, собирая воду с верховой стороны дома. На ровных участках уклон создают искусственно, поднимая дно траншеи или используя лотки с заложенным производителем профилем дна 0.5-1%. Важно отследить все существующие постройки и дорожки до начала земляных работ - ливневка проектируется одномоментно с ландшафтным дизайном, а не после укладки брусчатки.
Определение расчетных расходов воды и диаметров труб
Главная ошибка при проектировании - попытка сэкономить на магистральных трубах. Ливневка работает в самотечном режиме, и заниженное сечение вызывает подпор воды во время пикового ливня. Вода переливается через край лотков или выходит из дождеприемников, затапливая отмостку. Расчет ведется по самому напряженному сценарию - обычно это ливень повторяемостью раз в 5-10 лет с интенсивностью, характерной для региона.
Площадь водосбора суммирует все твердые поверхности, с которых вода попадает в систему: крышу дома, гараж, асфальтированные или забетонированные дорожки, площадку перед въездом. Кровля дает максимальный сток - коэффициент стока для металлочерепицы или ондулина достигает 0.95. Газон или гравийная отсыпка поглощают 60-80% осадков, их можно не учитывать в расчете магистральных коллекторов. Для двухскатной крыши площадью до 55 м² достаточно водосточных труб диаметром 100 мм при одном стояке на скат.
При увеличении площади до 120-220 м² требуется диаметр 140 мм или установка двух стояков.
Диаметр подземных труб ливневки подбирается с учетом пропускной способности всех подключенных воронок и лотков. На практике для дома средней площади (до 200 м² кровли) используют трубы 110 мм на подводящих участках и 160 мм на магистральном коллекторе. Уклон для трубы 110 мм должен составлять не менее 1 см на метр, для 160 мм - 0.8 см. Превышение уклона ускоряет поток, но уменьшает самоочищающую способность - крупные частицы оседают на дне трубы.
Типы ливневых систем- точечная и линейная архитектура водоотвода
Точечная схема собирает воду с локальных зон через дождеприемники, установленные под водосточными трубами с крыши. Каждая воронка соединяется с подземным коллектором, который транспортирует сток к точке сброса. Этот вариант оптимален при плотной застройке, когда вокруг дома мало места для открытых лотков. Минус - заиливание соединительных труб, требующее установки пескоуловителей перед каждой воронкой.
При высоком уровне грунтовых вод точечная ливневка нуждается в обратном клапане, иначе вода из коллектора пойдет обратно во время паводка.

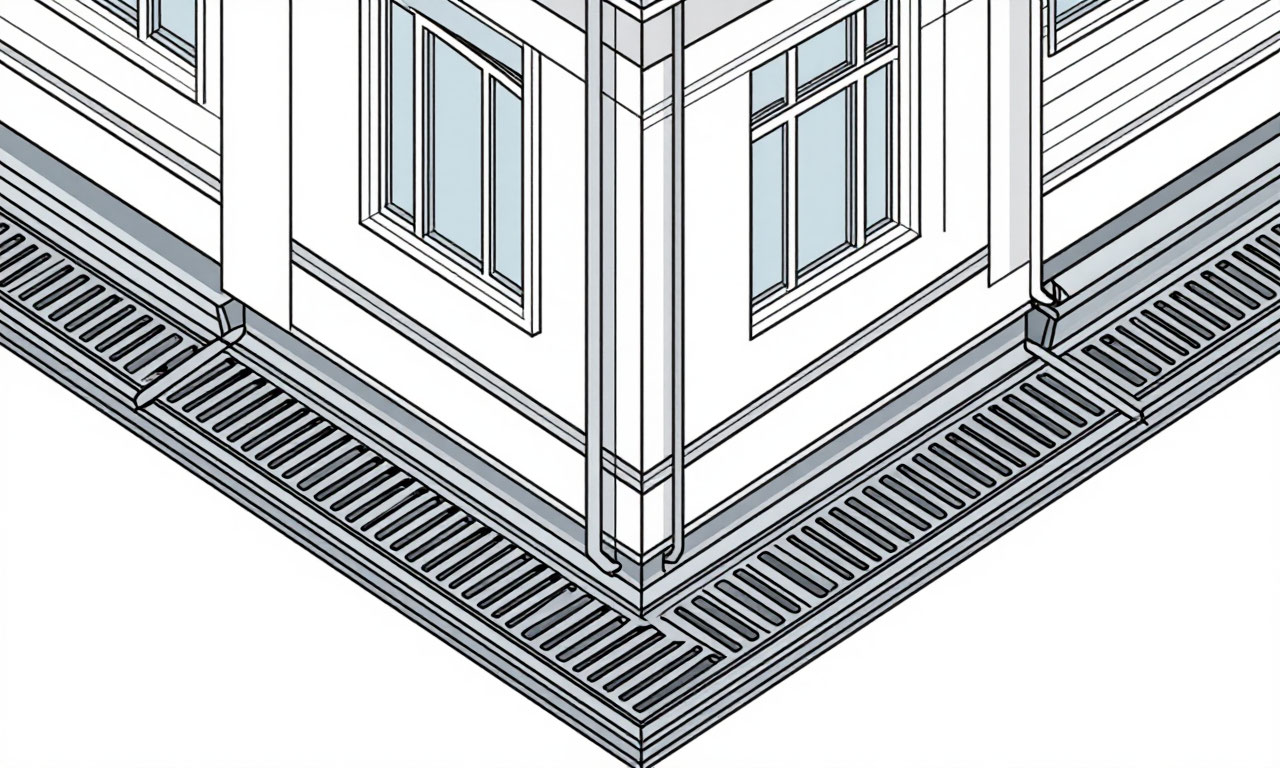

Линейная система представляет собой сеть заглубленных желобов с решетками, перехватывающих сток по всей длине. Лотки укладывают вдоль отмостки, в дверных проемах гаражей, поперек въездных пандусов. Линейная схема незаменима при обширных мощенных площадях - вода, скатывающаяся по брусчатке, сразу попадает в желоб, не образуя луж.
Гидравлическое сечение лотка подбирается от 100 до 500 мм в зависимости от ожидаемого расхода. Для отмостки частного дома достаточно лотков DN100 (глубина 100 мм, ширина прохода 100 мм). Тяжелые нагрузки на въезде требуют усиленных каналов с глубиной 150-200 мм.
Совместная прокладка ливневки и глубинного дренажа в одной траншее - распространенный прием, снижающий земляные работы на 30-40%. Дренажная труба укладывается на глубину ниже подошвы фундамента, сверху засыпается щебнем, затем на расстоянии не менее 40 см выше монтируется ливневая труба. Запрещается объединять эти системы в один коллектор - вода из ливневки затопит дренаж, поднимет уровень грунтовых вод и подмочит фундамент.
Стальные ливневые решетки? Классы нагрузки и материалы

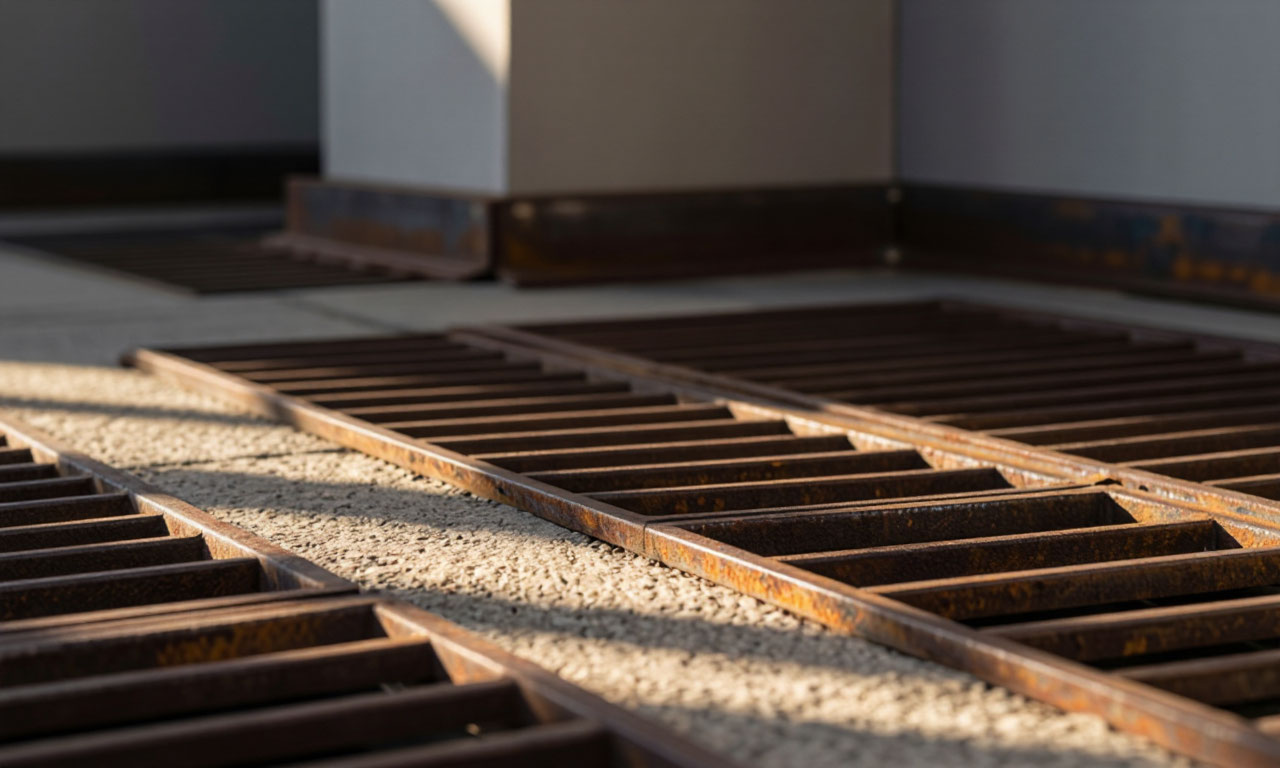

Выбор решетки определяется не эстетикой, а реальными нагрузками в точке монтажа. Европейский стандарт DIN EN 124 классифицирует решетки по выдерживаемой нагрузке. Класс A15 (1.5 тонны) подходит для пешеходных зон, отмостки, садовых дорожек и велодорожек. Именно этот класс чаще всего применяют вокруг частного дома, если там нет парковки. Решетка из нержавеющей стали A15 выдерживает вес человека, садовой тележки или газонокосилки.
На отмостке решетка утапливается на 3-5 мм относительно покрытия, чтобы вода свободно затекала в желоб.
Класс B125 (12.5 тонн) рассчитан на движение легковых автомобилей - въездные группы, парковки на 2-3 машины, гостевые стоянки. Чугунные решетки B125 остаются стандартом для частных домов с активным автомобильным трафиком. Но чугун хрупок на точечный удар - если снегоуборщик или тяжелая сумка упадет на такую решетку, она расколется. Более дорогой вариант - сталь с антикоррозийным покрытием, которая выдерживает динамические нагрузки без разрушения.
Для интенсивного движения (класс C250 на 25 тонн и выше) в частном строительстве решетки не требуются. Но важно понимать: решетка класса A15, установленная на въезде, где разворачивается мусоровоз, будет раздавлена при первом же проезде. Запас по нагрузке закладывается с учетом худшего сценария - если теоретически по участку может проехать пожарная машина (до 10 тонн на ось), минимальный класс решетки должен быть B125.
Нержавеющая сталь! Преимущества и критерии выбора марки

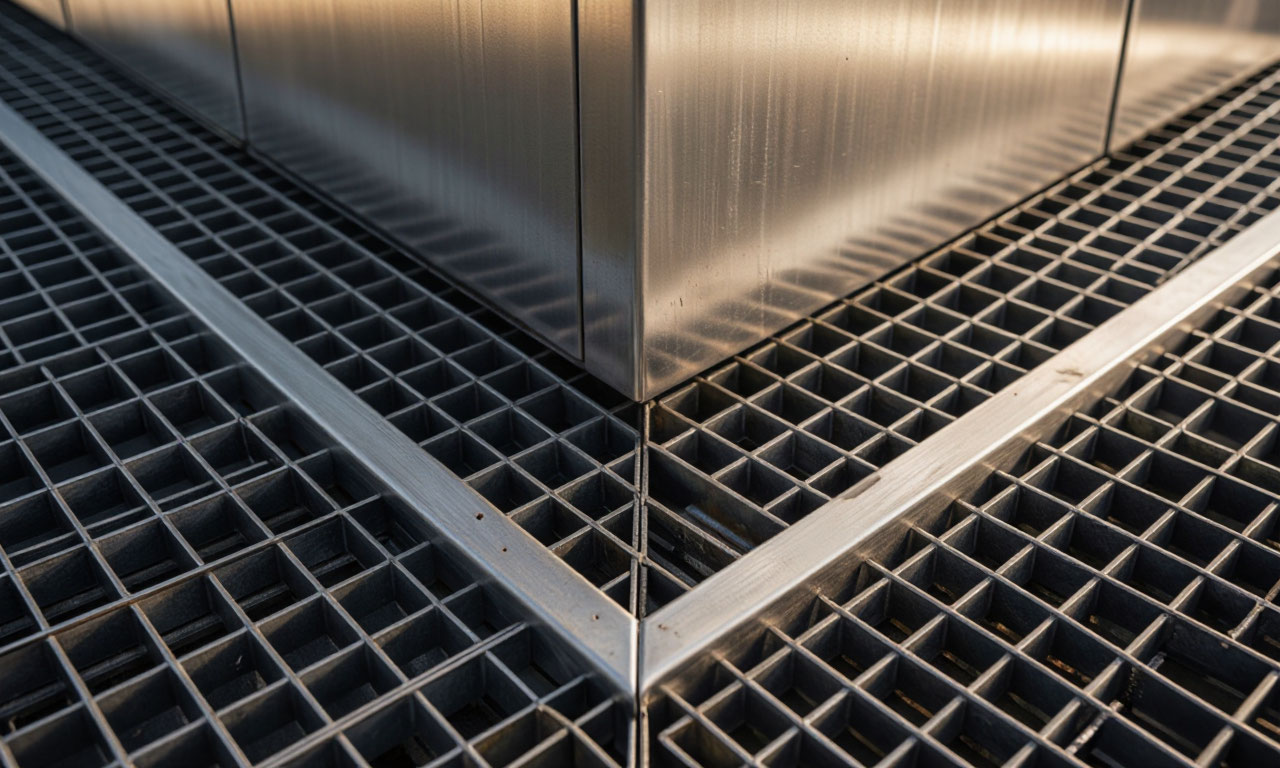

Стальные решетки из нержавейки дороже чугунных, но в ряде ситуаций не имеют альтернатив. Агрессивная среда с постоянной влажностью, применение противогололедных реагентов на въезде, расположение участка вблизи морского побережья (до 5 км) - обычная сталь начнет ржаветь через 2-3 сезона. Нержавейка не требует покраски и сохраняет внешний вид весь срок службы.
Промышленные кухни, автомойки и зоны барбекю на участке - классическое применение решеток из нержавеющей стали из-за легкости очистки от жира и органики.
Марка стали 304 (A2 по европейской классификации) подходит для большинства применений вокруг дома: садовые дорожки, отмостка, крыльцо. Сплав содержит 18% хрома и 8% никеля, формирующих пассивную пленку, устойчивую к бытовой химии и обычной дождевой воде.
Марка 316 (A4) с добавлением 2-3% молибдена рекомендована для побережий и участков с кислыми грунтами - молибден блокирует питтинговую коррозию (точечные язвы металла) в хлоридной среде. Разница в цене между 304 и 316 составляет 20-30%, но на морском побережье экономия обернется заменой решеток через 5 лет.
Конструкция решетки влияет на безопасность. Для зон, где ходят дети или люди в обуви на тонкой подошве, выбирают решетки с ячейкой не более 15-18 мм. Широкие щели (более 20 мм) травмоопасны - каблук или трость застревает. Противоскользящая насечка на поверхности стальной решетки обязательна на наклонных участках и пандусах.
Крепление решеток к лотку должно исключать самопроизвольное смещение - используются винты М8 с потайной головкой или замки-защелки. Антивандальное крепление (винт под специальный ключ) предотвращает кражу решеток с дорожек, прилегающих к общественным зонам.
Монтаж лотков и установка стальных решеток
Траншея под линейный водоотвод разрабатывается на 10-15 см глубже проектной отметки лотка. Дно выравнивается с уклоном, контролируемым лазерным уровнем через каждые 3-5 метров. На дно засыпается щебень фракции 5-20 мм слоем 10-15 см с трамбовкой виброплитой. Затем заливается выравнивающая стяжка из пескобетона (марка не ниже М150), на которую устанавливаются лотки.
Производители рекомендуют монтировать лотки с предварительно закрепленной решеткой фиксирует геометрию желоба и предотвращает перекосы при схватывании бетона.
Бетонирование бортов лотков выполняется после выверки всей линии по шнуру. Бетонная смесь заливается в пазухи между стенками траншеи и лотком, заполняя все пустоты. При укладке в бетонное покрытие (стяжка под тротуарную плитку) необходимо оставлять температурные швы: продольные - на расстоянии 1.5-2 см от лотка с каждой стороны, заполненные эластичным герметиком. Это компенсирует тепловое расширение бетона в жару и предотвращает растрескивание покрытия вдоль линии лотка.
Установка стальной решетки в пазы лотка выполняется после полного застывания бетона (минимум 72 часа). Для лотков с винтовой фиксацией в комплекте идут закладные элементы из полимербетона или нержавеющие вставки.
Резьбовые соединения обрабатываются медной смазкой для защиты от закисания. Решетка должна лежать без люфта и качания - разница в высоте соседних решеток в линии не допускается более 1 мм. После фиксации проверяется протечка воды через щели между решеткой и корпусом лотка - при дефектах уплотнения вода будет уходить под отмостку.
Врезка в существующую отмостку и особенности зоны въезда
Проектирование ливневки после завершения строительства дома и укладки отмостки - самая затратная ошибка. Придется вскрывать асфальт или брусчатку, вывозить грунт в стесненных условиях. Но если выбора нет, то лотки врезаются в существующее покрытие с помощью алмазной резки. Ширина пропила под лоток должна быть на 5-7 см больше внешнего габарита желоба. Дно выемки выравнивается и укрепляется бетоном с пластификатором для лучшего сцепления со старым основанием.
Зона въездных ворот и парковки - критический участок с точки зрения нагрузок. Здесь рекомендуется использовать лотки класса не ниже B125 даже для легковых машин. При въезде грузового транспорта или расположении участка на пути техники экстренных служб необходим класс C250. Важно: решетка выдерживает нагрузку только при правильном бетонном обрамлении. Если решетка установлена в асфальт без жесткого армопояса по бокам, то под весом колеса решетка продавится вместе с краями лотка.
Сопряжение лотка с существующей отмосткой выполняется с уклоном покрытия в сторону решетки. Для этого край отмостки срезается под углом, создавая микропандус. Вода, стекающая по отмостке, должна попадать в желоб, а не перелетать через него. Ширина зоны сбора рассчитывается так: при длине отмостки 1.2 метра и уклоне 3% вода движется к лотку со скоростью, достаточной для самотечного сброса без разбрызгивания.
Пескоуловители и защита от заиливания
Стальные решетки задерживают крупный мусор (листья, ветки, камни), но песок и мелкая фракция грунта проходят сквозь щели. Без пескоуловителя песок оседает в трубах и колодцах, уменьшая сечение и вызывая засоры. Пескоуловитель вертикальная камера перед входом в трубу, где скорость потока резко падает, и тяжелые частицы выпадают в осадок. Корзина пескоуловителя из нержавеющей стали извлекается для очистки раз в 3-6 месяцев.
- Точечные дождеприемники обязательно комплектуются пескоуловителями.
- Линейные лотки могут иметь встроенную секцию с корзиной на конце линии или перед поворотом.
- При проектировании важно предусмотреть доступ к пескоуловителям - решетка над ними должна легко сниматься без демонтажа всей линии. Для частного дома достаточно пескоуловителя на каждые 50-70 м² водосбора с твердым покрытием.
При подъезде к дому через гравийную дорогу пескоуловитель устанавливается сразу за зоной гравия - вымываемые частицы заиливают систему за 1-2 дождя.
Обслуживание пескоуловителя и промывка лотков через снятые решетки - обязательная процедура перед зимним сезоном. Замерзший в трубе песок разрывает пластиковый трубопровод при расширении льда. В регионах с отрицательными температурами стальные решетки должны быть устойчивы к циклам заморозки-оттайки. Нержавеющая сталь и чугун работают в этих условиях без деградации, в отличие от пластиковых решеток, становящихся хрупкими на морозе.
Сводные параметры выбора компонентов ливневки
| Элемент системы | Материал | Класс нагрузки / Типоразмер | Рекомендуемый уклон | Период обслуживания |
|---|---|---|---|---|
| Водосточная труба от крыши до 55 м² | ПВХ / оцинкованная сталь | DN 100 мм | ≥ 1% (1 см/м) | Очистка 2 раза/год |
| Подземная труба ливневки (подводящая) | ПВХ SN8 / ПНД | DN 110 мм | 1-2% | Ревизия при засорах |
| Магистральный коллектор | ПВХ SN8 / ПНД | DN 160 мм | 0.8% | Промывка 1 раз/3 года |
| Лоток линейный (пешеходная зона) | Полимербетон / пластик | DN 100 (A15) | 0.5-1% | Чистка решеток по факту |
| Лоток для въезда и парковки | Полимербетон / чугун | DN 150-200 (B125 / C250) | 0.5-1% | Осмотр каждые 3 мес. |
| Решетка из нержавеющей стали | AISI 304 / AISI 316 | A15 / B125 (по выбору) | - | Антикоррозийная проверка |
| Пескоуловитель | Полимербетон / нерж. корзина | Объем до 30 л | - | Очистка корзины 3-6 мес. |
Распространенные ошибки и проверка работоспособности
Ошибка первая - игнорирование обратного уклона при монтаже труб. Даже перепад в 0.5 см на метр в обратную сторону останавливает самотечный поток. Проверяйте уклон гидравлическим уровнем до и после засыпки траншеи. Ошибка вторая - отсутствие ревизионных колодцев на поворотах и длинных прямых участках (более 15-20 метров).
Чистить засор через дождеприемник невозможно. Ошибка третья - монтаж стальной решетки вровень с мощением без запаса на осадку грунта. Через сезон решетка оказывается ниже покрытия и перестает собирать воду.
Тест работоспособности проводят после каждого сильного дождя. Открывают дождеприемники и смотрят на остаток воды в лотках через 2-3 часа после осадков. Если вода стоит в лотках или вытекает обратно из труб - нарушены уклоны.
Еще один признак - грязные подтеки на отмостке вдоль линии решеток. Это значит, что вода не попала в желоб, а перелилась через него. Причина - недостаточная ширина зоны захвата или мусор, забивший щели решетки.
Система ливневки вокруг дома работает десятилетиями без ремонта при соблюдении трех правил: правильный подбор сечения труб под реальный ливень, монтаж лотков на бетонное основание с температурными швами, использование стальных решеток класса не ниже требуемого для зоны установки. Нержавеющая сталь 304 или 316 окупается через 3-5 лет эксплуатации на сложных грунтах, тогда как черный металл требует замены из-за коррозии уже на второй год.
